半導體芯片是現代電子工業的基石，其產業鏈復雜且高度專業化，通常被劃分為上游、中游和下游三大環節。其中，上游的集成電路設計是整個產業的源頭與創新引擎，決定了芯片的性能、功能與市場競爭力。

產業鏈全景概述

在深入探討設計環節之前，我們首先俯瞰整個產業鏈的脈絡：

1. 上游（芯片誕生前）：主要包括集成電路設計與核心IP、EDA工具及材料設備的支撐環節。這是知識和技術最密集的領域。

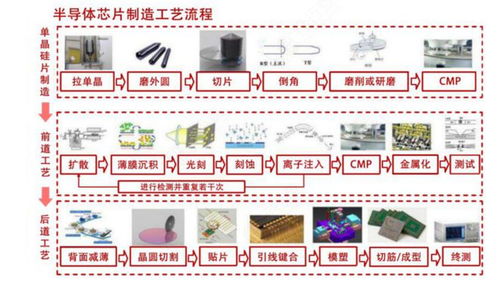

2. 中游（芯片制造中）：核心是晶圓制造與封裝測試，即將設計好的圖紙轉化為實體芯片的物理實現過程，資本和技術壁壘極高。
3. 下游（芯片應用端）：涉及各類芯片產品（如CPU、存儲器）的銷售，以及將其集成到系統廠商（如手機、電腦、汽車制造商）的終端產品中，最終抵達消費者。

整個鏈條環環相扣，而集成電路設計作為邏輯起點，其重要性不言而喻。

核心聚焦：集成電路設計

集成電路設計，常被稱為IC設計或芯片設計，位于產業鏈最上游。其本質是根據終端應用需求，利用電子設計自動化（EDA）工具，進行邏輯與電路設計，最終輸出可供制造的芯片版圖（類似于建筑的“藍圖紙”）。

1. 設計流程與關鍵步驟

• 需求定義與規格制定：與客戶或市場部門溝通，明確芯片的功能、性能、功耗、成本等目標。這是所有工作的基礎。
• 架構設計：進行高層次規劃，確定芯片的整體架構、模塊劃分以及核心算法（如CPU的流水線設計、AI芯片的神經網絡加速器設計）。
• 邏輯設計與驗證：使用硬件描述語言（如Verilog、VHDL）編寫代碼，描述芯片各模塊的邏輯功能，并通過仿真進行嚴格驗證，確保邏輯正確。
• 物理設計：將邏輯電路轉化為實際的物理版圖，包括布局（確定元件位置）、布線（連接所有元件）、時序與功耗分析等。這是設計與制造的橋梁。
• 交付與流片：將最終確認的版圖數據（GDSII格式）交付給晶圓代工廠（Foundry），進行首次試生產，即“流片”。流片成功是設計環節完成的標志。

2. 設計模式與主要參與者

• Fabless模式（無晶圓廠設計公司）：這是當今主流模式。公司只專注于芯片設計，將制造、封裝測試外包給專業代工廠。例如高通（Qualcomm）、英偉達（NVIDIA）、華為海思、聯發科（MediaTek）等巨頭均采用此模式。它們輕資產運營，核心競爭力在于創新、設計與IP積累。
• IDM模式（垂直整合制造）：公司業務覆蓋設計、制造、封測全鏈條。如英特爾（Intel）、三星（Samsung）、德州儀器（TI）。此模式資源整合度高，但資本投入巨大。
• 設計服務與IP授權商：如ARM公司，不生產芯片，而是通過授權其處理器架構等核心知識產權（IP）給設計公司獲利，是生態中的重要支撐。

3. 設計的核心支撐要素

• EDA工具：芯片設計的“畫筆”和“仿真實驗室”。全球市場主要由新思科技（Synopsys）、鏗騰電子（Cadence）、西門子EDA（原Mentor Graphics）三大巨頭壟斷。沒有先進的EDA工具，復雜芯片設計寸步難行。
• 半導體IP核：預先設計好的、經過驗證的、可重復使用的功能模塊（如CPU核、接口協議IP）。使用IP核能大幅縮短設計周期，降低研發風險和成本。
• 專業人才：需要跨學科的頂尖工程師團隊，精通體系結構、微電子、計算機、算法等多個領域。

設計環節的挑戰與趨勢

• 技術挑戰：隨著工藝節點向3納米、2納米邁進，設計復雜度呈指數級增長，功耗、散熱、信號完整性等問題日益嚴峻。
• 高投入與高風險：先進工藝芯片設計成本動輒數億美元，且流片失敗風險巨大，對公司的資金和技術實力是終極考驗。
• 未來趨勢：
• 異構集成與Chiplet（芯粒）：通過將不同工藝、功能的模塊化芯片封裝在一起，提升性能并降低成本，正在改變傳統設計范式。

• 領域?qū)Ｓ眉軜?gòu)：針對AI、自動駕駛、數據中心等特定場景，設計專用芯片（如DPU、NPU），以獲取更高的能效比。

• 全產業鏈協同：設計與制造（DTCO）、設計與封裝（STCO）的協同優化愈發重要，要求設計公司更深入地理解中下游工藝。

###

集成電路設計是半導體產業鏈的“大腦”與“藍圖繪制者”，它將抽象的創意與應用需求，轉化為精密復雜的物理現實。理解設計環節，是理解芯片如何誕生、以及為何高端芯片研發如此艱難的關鍵第一步。在全球化與科技競爭背景下，強大的芯片設計能力已成為國家科技實力的重要標志，持續驅動著下游整個電子信息產業的創新與變革。
